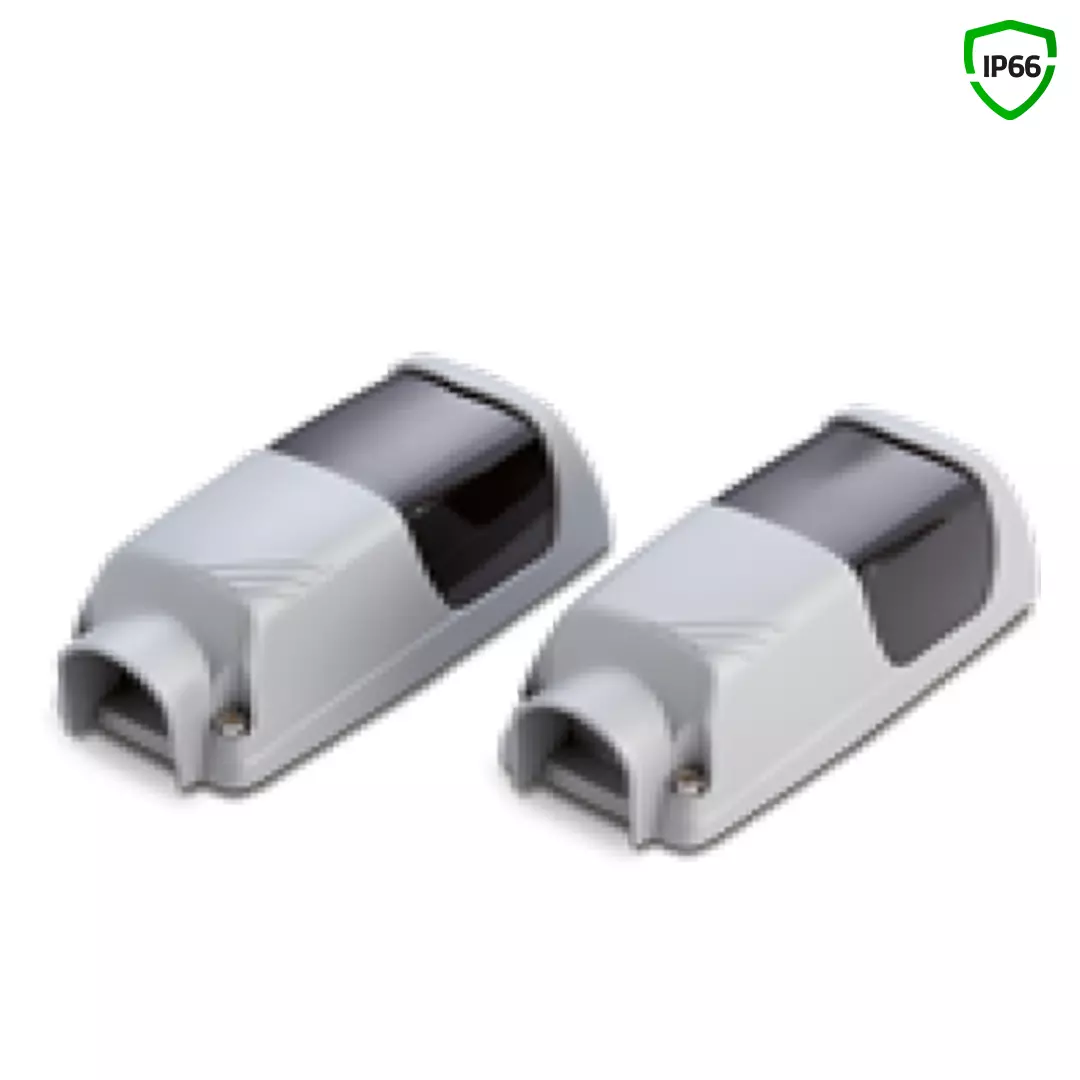

CARDIN Aufputz-Lichtschrankenpaar CDR973AX

Infrarot-Lichtschranke CDR973AX im wasser- und staubdichten (IP66) Alu-Gehäuse zur Aufputzmontage mit verstellbarer Optik und einem Einflussbereich von 15 m.

Produktbeschreibung

Der Barrierendetektor CDR973AX, bestehend aus einem Sender und einem Empfänger, stellt ein effektives Sicherheitssystem zum Schutz von Einfahrten und Fußgängereingängen, bei denen automatische Öffnungs- und Schließsysteme installiert werden sollen, dar.

Die auf Selbstblockiergelenken montierte Optik ist sowohl zu einer horizontalen Drehung von +/– 90° als auch zu einer vertikalen Drehung von +/– 30° gegenüber der Standardposition fähig.

Die Einstellungen der Optik ermöglichen Installationen des Senders und Empfängers auf verschiedenen Höhen. Drei hintereinander geschaltete Lichtschrankenpaare können ohne Störung der Übertragung angeschlossen werden (Multiplexsystem). Die Auswahl erfolgt über einen 3-Wege-Dip-Schalter, welcher sich auf dem Sender und dem Empfänger befindet. Die drei Sender werden über ein zweiadriges Kabel angeschlossen, der Empfänger bedarf keines zusätzlichen Anschlusses.

Technische Daten

• Stromversorgung: 12/24 V AC/DC
• verstellbare Optik: 90° horizontal, 30° vertikal
• 2 Ausgänge: N.C. & 8,2 KΩ
• Material: stoßfestes Aluminium-Gehäuse
• Abmessungen (LxBxT): 142 x 56 x 63 mm
• Schutzart: IP66
• Reichweite: max. 15 m
• Betriebstemperatur: -10°C bis +55°C
• Aufputzmontage

Lieferumfang

1x Lichtschrankenpaar (1x Sender, 1x Empfänger)

2x Kabelrohrzwingen

1x Schraubenset
