CARDIN Unterflur-Drehtorantrieb mit Encoder & Notstromversorgung HLXCORE24, max. 350 kg
1.899,90 €
Lieferzeit 6-12 Werktage
Produktinformationen "CARDIN Unterflur-Drehtorantrieb mit Encoder & Notstromversorgung HLXCORE24, max. 350 kg"

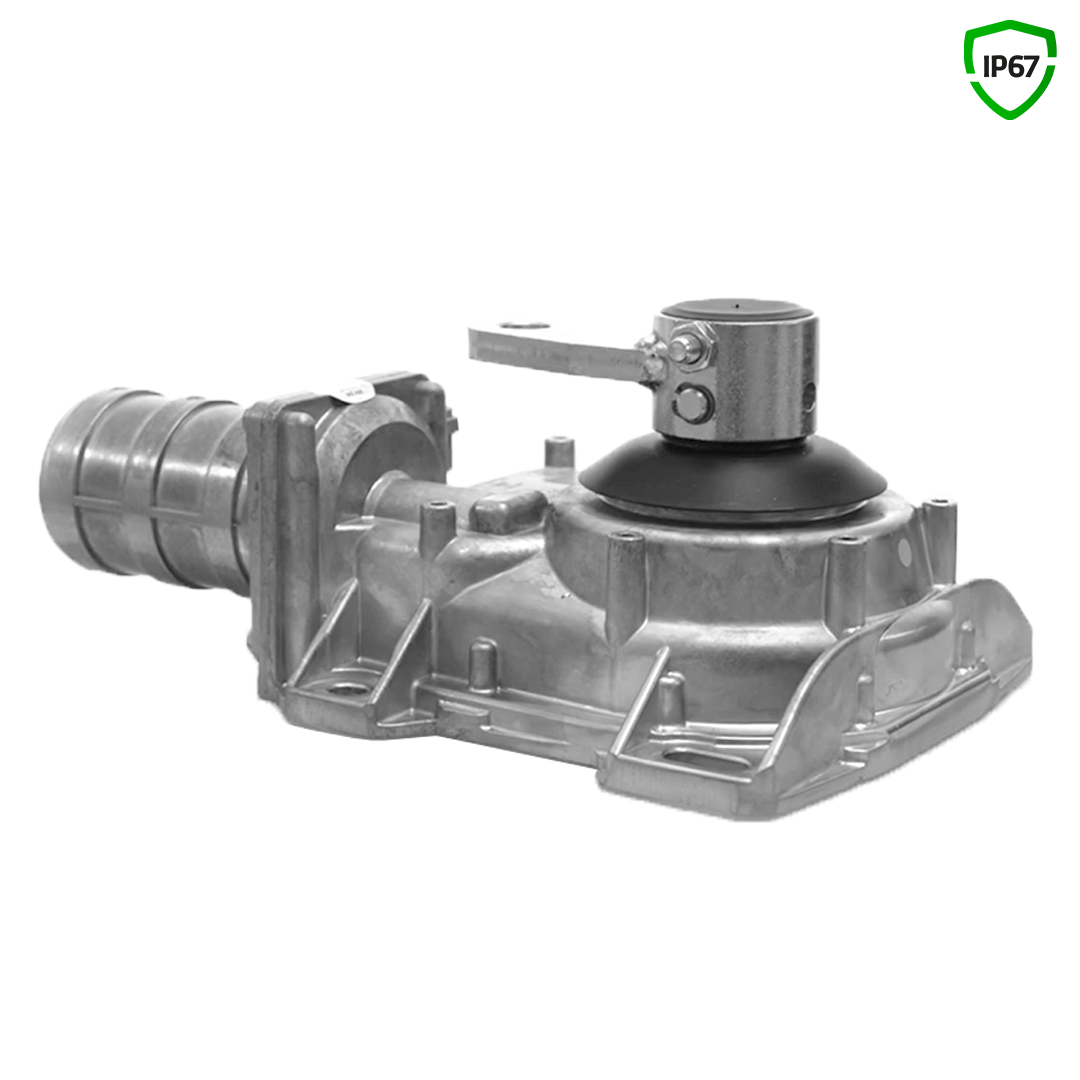

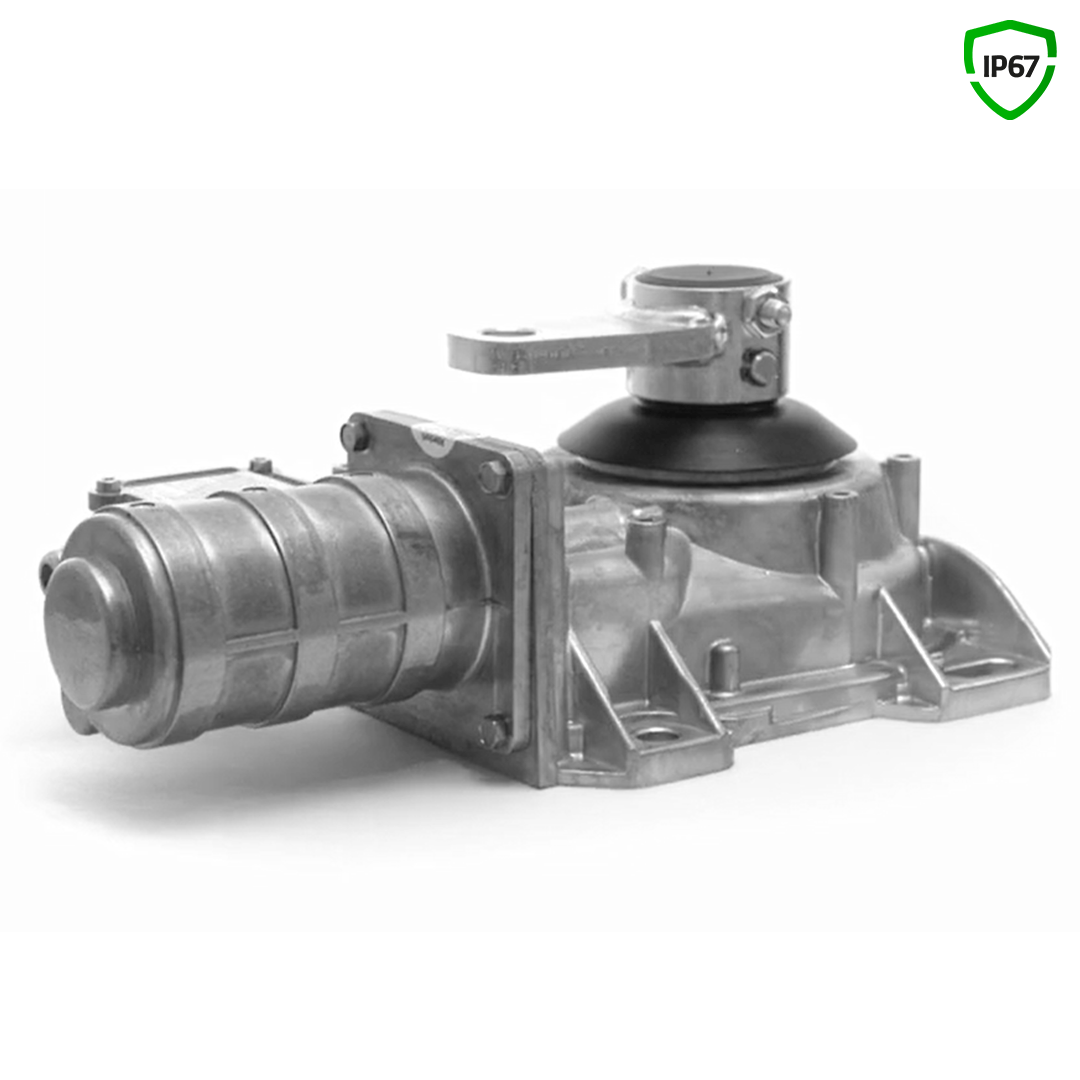

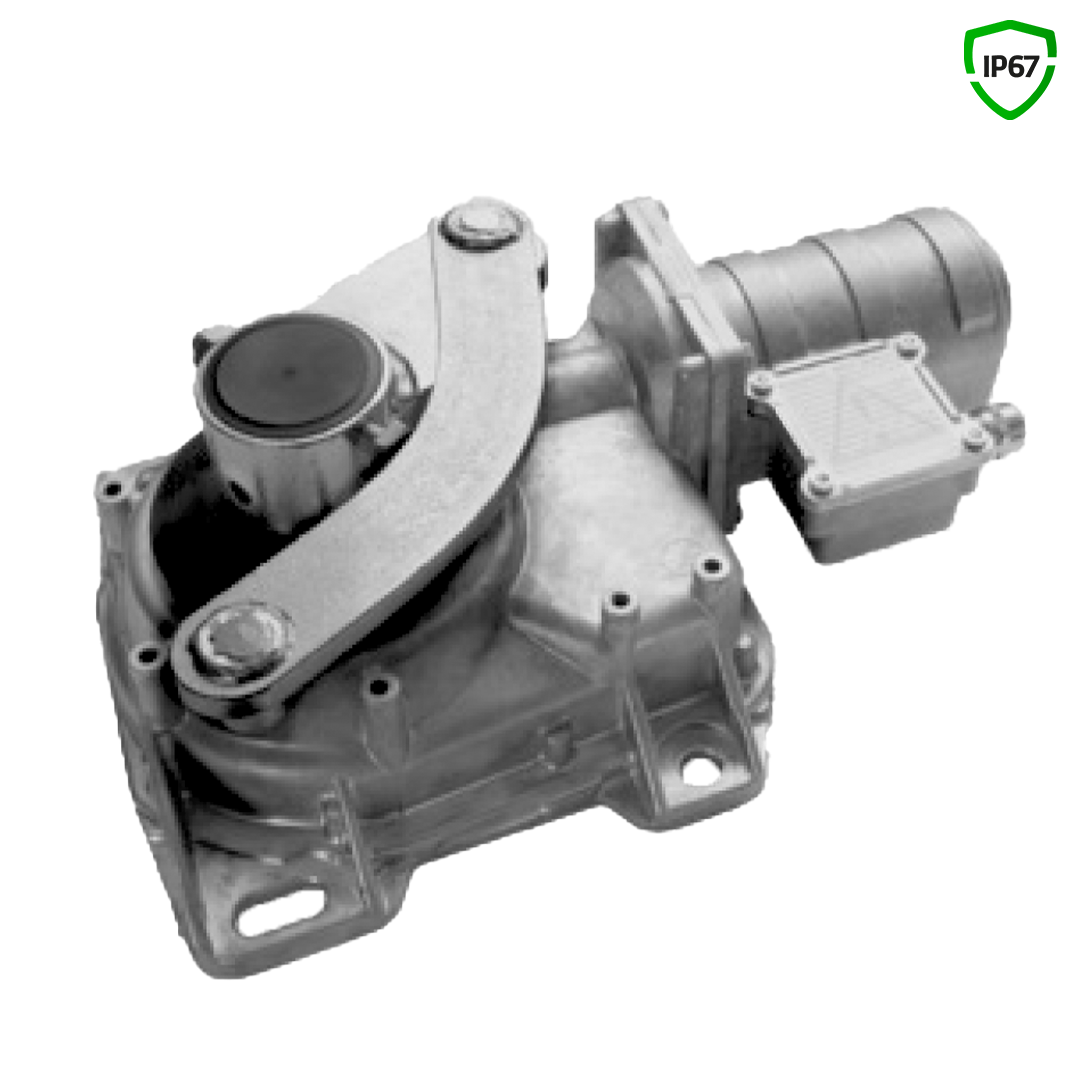

Unterflur-Antrieb HLXCORE24 mit 24V-Motor, Steuerung mit LCD-Display, Encoder und NiMH-Batterien für 2-flügelige Drehtore bis 350 kg Flügelgewicht und 3 m Flügelbreite.
Produktbeschreibung
Der Unterflur-Drehtorantrieb HLXCORE24 bietet eine leistungsstarke, langlebige und besonders elegante Lösung für die Automatisierung von 1- oder 2-flügeligen Drehtoren bis 350 kg Flügelgewicht und 3 m Flügellänge. Durch die vollständig verdeckte Montage im Boden bleibt die Optik des Tores erhalten, während gleichzeitig ein hoher Komfort und eine zuverlässige Automatisierung erreicht werden. Der HLXCORE24 eignet sich ideal für private Grundstücke, hochwertige Einfahrten und anspruchsvolle Toranlagen, bei denen eine unauffällige und komfortable Lösung gefragt ist.
Das Set besteht aus zwei robusten 24V-Unterflurantrieben, einer passenden elektronischen Steuerung sowie den erforderlichen Verbindungskabeln. Die selbsthemmenden, wasserdichten Antriebe sorgen gemeinsam mit dem hochwertigen Hebelsystem mit Stahlkugellagern für eine gleichmäßige, leise und zuverlässige Bewegung der Torflügel. Dadurch arbeitet der Antrieb besonders komfortabel und überzeugt auch bei regelmäßiger Nutzung durch eine lange Lebensdauer.
Die hochwertigen Unterflurgehäuse (HLBOXC optional erhältlich) schützen die Antriebstechnik zuverlässig vor äußeren Einflüssen. Je nach Ausführung sorgen robuste Materialien wie warmverzinkter Stahl oder Edelstahl für einen dauerhaften Korrosionsschutz und gewährleisten einen zuverlässigen Betrieb über viele Jahre hinweg. Die unterirdische Montage eignet sich besonders für Tore, bei denen keine sichtbare Antriebsmontage an den Torpfosten möglich ist oder eine besonders dezente Optik gewünscht wird.
Mit einem maximalen Öffnungswinkel von bis zu 110° bietet der HLXCORE24 ausreichend Bewegungsfreiheit für komfortable Zufahrten. In Verbindung mit dem optionalen Zubehör ACCHLXCORE360C kann sogar ein Öffnungswinkel von bis zu 360° realisiert werden, wodurch sich zusätzliche Einsatzmöglichkeiten für besondere Toranlagen ergeben.
Ein besonderes Highlight ist die intelligente Steuerung der Torbewegung über den integrierten Encoder. Dieser überwacht permanent die Position der Torflügel und ermöglicht eine automatische Selbstlernprogrammierung der Endlagen. Dadurch gestaltet sich die Inbetriebnahme besonders einfach und die Torbewegung bleibt dauerhaft präzise und zuverlässig.
Zusätzlichen Komfort bieten die integrierten Funktionen Soft Start und Soft Stop. Das Tor fährt sanft an und wird vor Erreichen der Endposition kontrolliert abgebremst. Dadurch werden Antrieb und Toranlage geschont, die Geräuschentwicklung reduziert und ein besonders harmonischer Bewegungsablauf erreicht.
Für eine besonders komfortable Bedienung lässt sich der HLXCORE24 mit verschiedenen Zubehörkomponenten erweitern. Neben klassischen Funk-Handsendern stehen zahlreiche Möglichkeiten zur komfortablen Zugangskontrolle zur Verfügung. Dazu zählen beispielsweise Codetastaturen, RFID-Leser, Schlüsselschalter oder zusätzliche Bedienelemente. So kann die Toranlage optimal an die individuellen Anforderungen angepasst werden.
Ein weiteres Highlight ist die moderne Smartphone-Anbindung. Mit dem Bluetooth-Modul MODBT kann der Unterflur-Drehtorantrieb bequem per Smartphone oder Tablet gesteuert werden. Über die App CRD ONE (für iOS und Android) wird das Smartphone zur praktischen Fernbedienung und ermöglicht das Öffnen und Schließen des Tores ganz bequem aus der Entfernung.
Für Anwender, die zusätzliche Funktionen nutzen und ihre Toranlage individuell verwalten möchten, bietet die CRD TWO App (für iOS und Android) weitere Möglichkeiten zur Konfiguration und Steuerung der Anlage. Einstellungen können komfortabel digital angepasst, Statusinformationen abgerufen und Funktionen jederzeit übersichtlich kontrolliert werden.
Für zusätzliche Sicherheit überwacht die integrierte Encoder-Technologie permanent die Torbewegung. Erkennt das System ein Hindernis, stoppt der Antrieb sofort und kehrt die Bewegungsrichtung automatisch um. Diese elektronische Kraftüberwachung erhöht die Sicherheit im täglichen Betrieb und schützt Personen, Fahrzeuge sowie Gegenstände im Bewegungsbereich des Tores zuverlässig.
Zusätzlich kann die Toranlage mit verschiedenen Sicherheitseinrichtungen wie Lichtschranken, Sicherheitskontaktleisten oder Blinkleuchten erweitert werden. Diese Komponenten sorgen für einen sicheren und zuverlässigen Betrieb der gesamten Toranlage.
Sollte das Tor dennoch einmal manuell bewegt werden müssen, lässt sich der HLXCORE24 über die integrierte Notentriegelung mit dem passenden Schlüssel schnell und komfortabel entriegeln. Dadurch kann das Drehtor beispielsweise bei einem Stromausfall jederzeit von Hand geöffnet oder geschlossen werden. Die automatische Kupplung ermöglicht anschließend eine einfache Wiederaufnahme des normalen Betriebs.
Das irreversible Untersetzungssystem sorgt dafür, dass die Torflügel nach dem Schließen zuverlässig in ihrer Position gehalten werden. Zusammen mit der robusten Unterflurtechnik, der hochwertigen Verarbeitung und der leistungsstarken 24V-Technik bietet der HLXCORE24 eine langlebige und komfortable Lösung für moderne Drehtoranlagen.
Mit dem Unterflur-Drehtorantrieb HLXCORE24 entscheiden Sie sich für eine hochwertige Torautomation, die leistungsstarke 24V-Antriebstechnik, intelligente Encoder-Steuerung und maximalen Bedienkomfort miteinander verbindet. Die nahezu unsichtbare Montage, die komfortable Smartphone-Anbindung sowie die vielseitigen Erweiterungsmöglichkeiten machen den HLXCORE24 zur idealen Lösung für Drehtore bis 350 kg Flügelgewicht und 3 m Flügellänge.
Technische Daten
- integrierter Funk-Empfänger mit Multi-Dekodierung (433 MHz / 868 MHz)
- 1.000 speicherbare Empfänger-Codes
- Stromversorgung: 230 V AC
- Leistungsaufnahme: 250 W
- Motorversorgung: 24 V AC
- max. Leistungsaufnahme Motor: 60 W
- Motorstrom: 2 A
- max. Torgewicht: 350 kg
- max. Flügellänge: 3 m
- Öffnungszeit 90°: 22 s
- Öffnungszeit 110°: 27 s
- Öffnungszeit 180°: 44 s
- max. Öffnungswinkel: 110° (360° mit Öffnungsset ACCHLXCORE360C)
- Schutzart Motor: IP67
- Schutzart Steuerung: IP55
- Abmessungen Motor (L×B): 338 x 219 mm
- Abmessungen Steuerung (L×B×T): 125 × 450 × 150 mm
- inkl. 433 MHz RF-Modul
- inkl. Notstromversorgung mit Ladegerät und NiMH-Batterie (KBNIMH-1)
- inkl. Lichtschrankenpaar 10 m, verstellbare Optik 90°
- inkl. 24-230V Warnlicht
- inkl. 4-Kanal Handsender
- inkl. Bluetooth-Modul MODBT
Lieferumfang
- 2x Unterflur-Drehtorantrieb HLXCORE24
- 1x Steuerung CC242EXTOPCB
- 1x Batterieladegerät & NiMH-Batterie
- 2x 4-Kanal Handsender TXQ504C4
- 1x Lichtschrankenpaar CDR999
- 1x LED-Warnlicht ICON
- 1x 10 m Verbindungskabel CABPC10
- 1x Hinweisschild
- 1x Bluetooth-Modul MODBT
Kompatibilität
2-Kanal Funk-Handsender, 433 MHz (TXQ504C2)
4-Kanal Funk-Handsender, 433 MHz (TXQ504C4)
8-Kanal Funk-Handsender, 433 MHz (TXQ504C8)
Zubehör für Öffnungswinkelerweiterung auf 360° (ACCHLXCORE360C)
Unterflurgehäuse mit Entriegelungshebel (HLBOXC)
Herstellerinformationen gemäß EU-Verordnung (EU) 2023/988 (GPSR):
Anmelden
Das könnte Sie auch interessieren
Warmverzinktes Unterflur-Gehäuse HLBOXC für den Drehtorantrieb HLXCORE24 mit integriertem Entriegelungsschloss im Hebel. Produktbeschreibung Der Unterflurkasten HLBOXC für Drehtorantriebe der HLXCORE-Serie aus warmverzinktem Stahl bietet zuverlässigen Rostschutz und eine hohe Langlebigkeit im Außenbereich. Das im Hebel integrierte Entriegelungsschloss ermöglicht eine komfortable Notentriegelung und wird inklusive Schloss sowie persönlichem Schlüssel geliefert. Eine serienmäßig lackierte Abdeckung aus warmverzinktem Stahl sorgt für zusätzlichen Schutz und eine hochwertige Optik. Hinweis: Das Unterflurgehäuse HLBOXC ist ausschließlich mit dem 360°-Öffnungsset ACCHLXCORE360C (inkl. Ritzel und Kette) kompatibel. Eine Verwendung mit dem 360°-Öffnungsset ACCHLXCORE360 ist nicht möglich. Technische Daten Abmessungen (L×B): 410 × 334 mm Lieferumfang 1x Unterflurkasten HLBOXC 1x Entriegelungshebel mit Zylinder 1x Schlüssel Kompatibilität Zubehör für Öffnungswinkelerweiterung auf 360° (ACCHLXCORE360C) Unterflurdrehtorantrieb, max. 350 kg / 3 m (HLXCORE24)

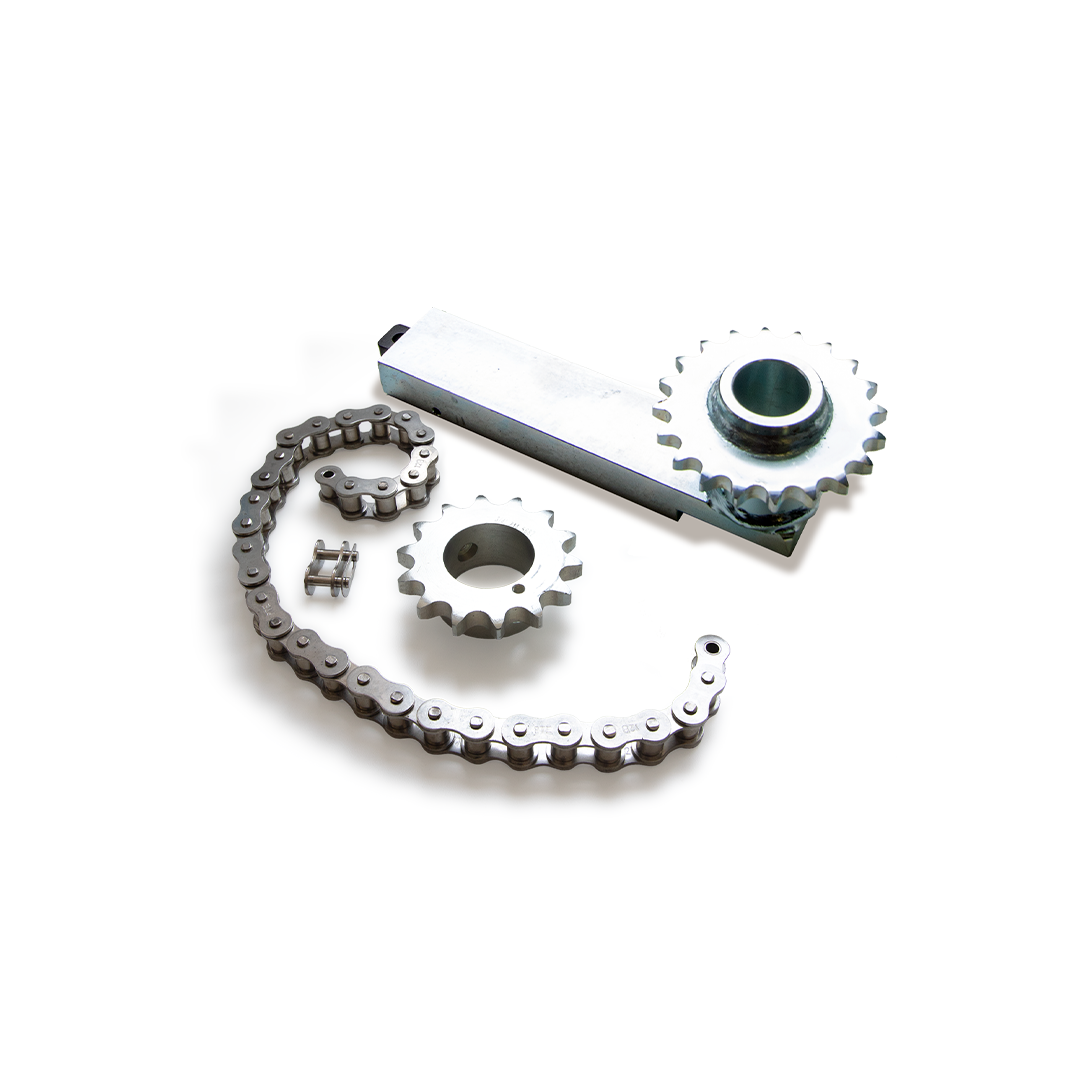

360°-Öffnungsset ACCHLXCORE360C mit Ritzel und Kette zur Erweiterung des Öffnungswinkels auf bis zu 360°. Passend für den Drehtorantrieb HLXCORE in Verbindung mit dem Unterflurgehäuse HLBOXC mit Notentriegelung. Lieferumfang 1× 360°-Öffnungsset ACCHLXCORE360C Kompatibilität Unterflurgehäuse mit Entriegelungshebel (HLBOXC) Unterflurdrehtorantrieb, max. 350 kg / 3 m (HLXCORE24)
