CARDIN Sicherheits-Lichtvorhang/-Lichtgitter CDR-REDSL2.0, 42-strahlig, 1970 mm

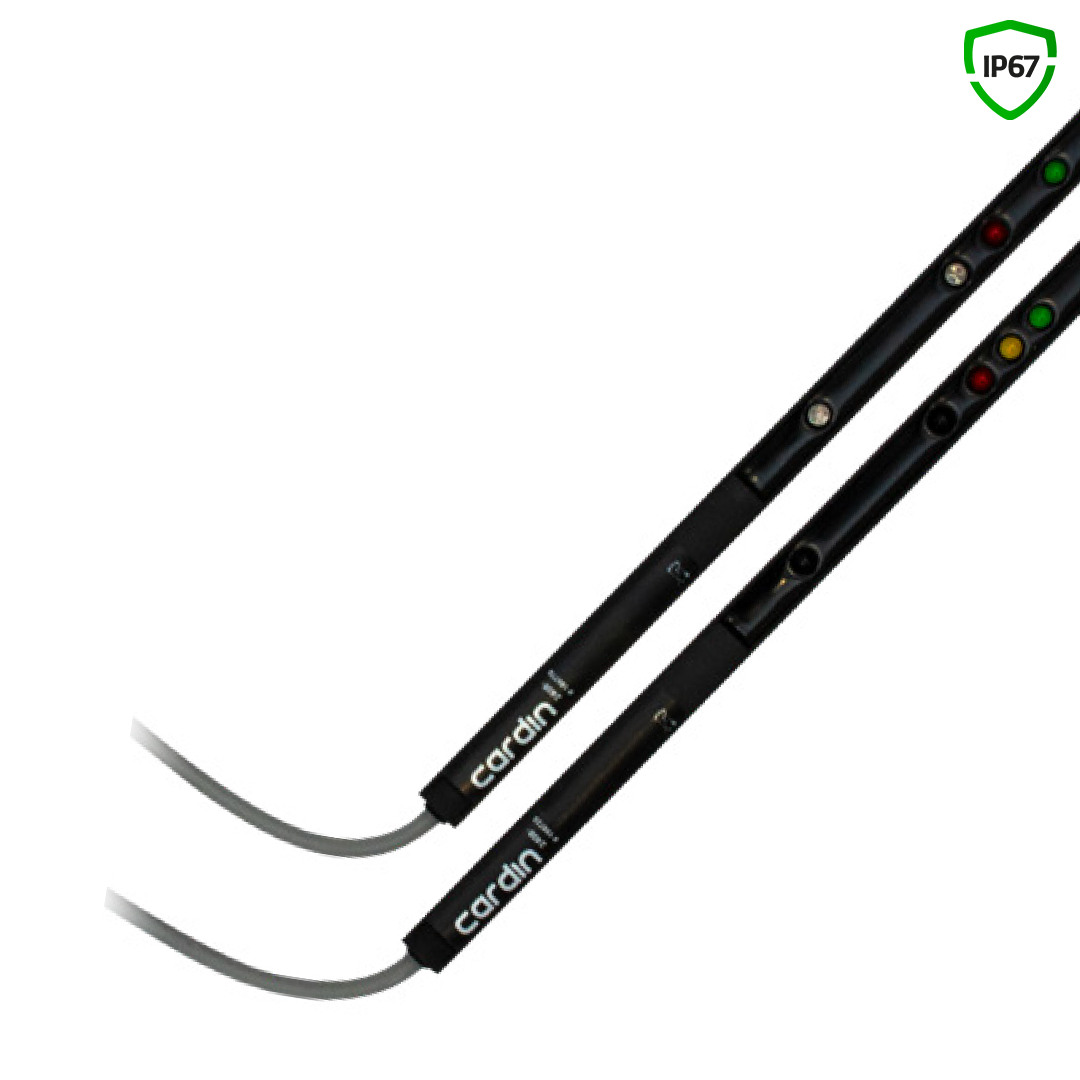

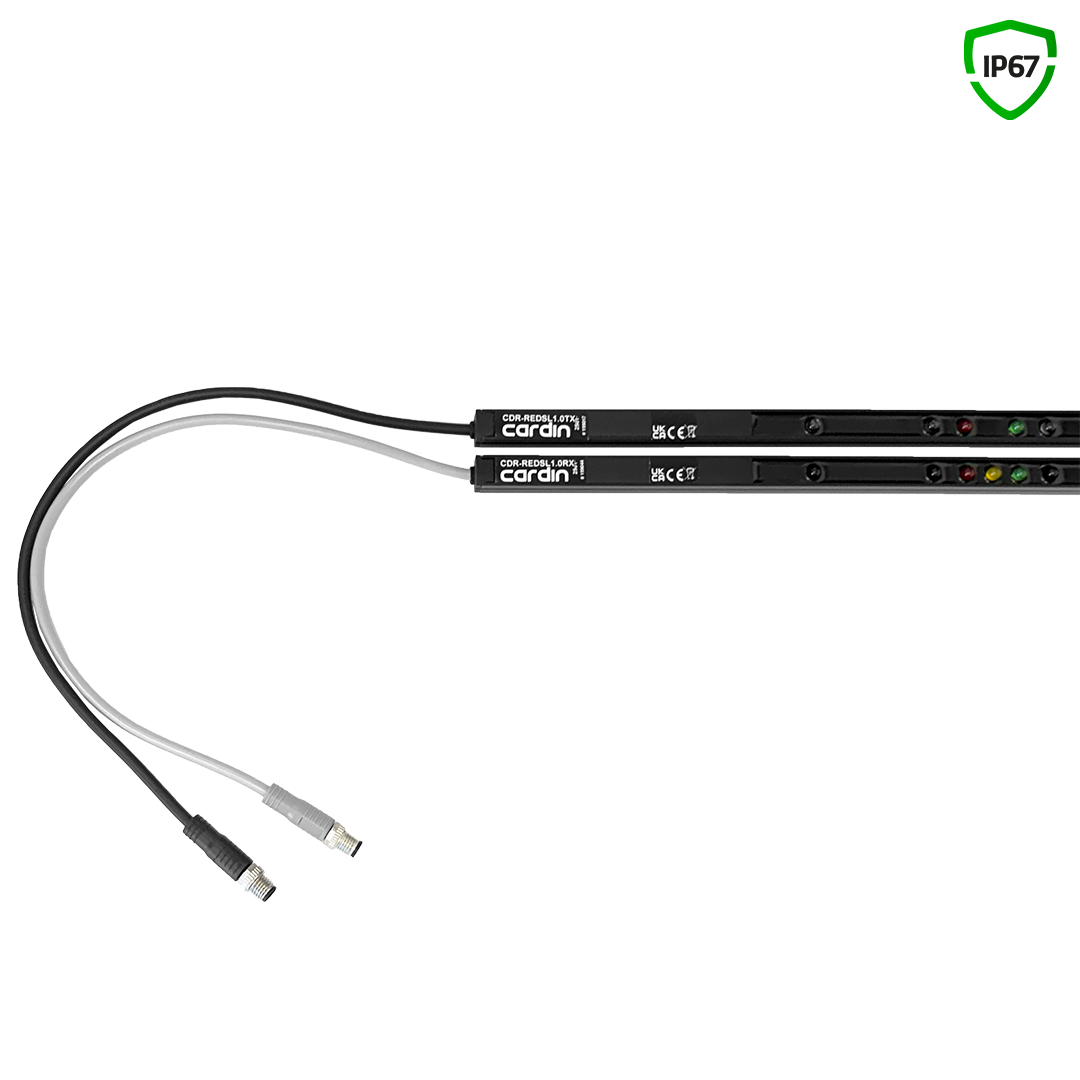

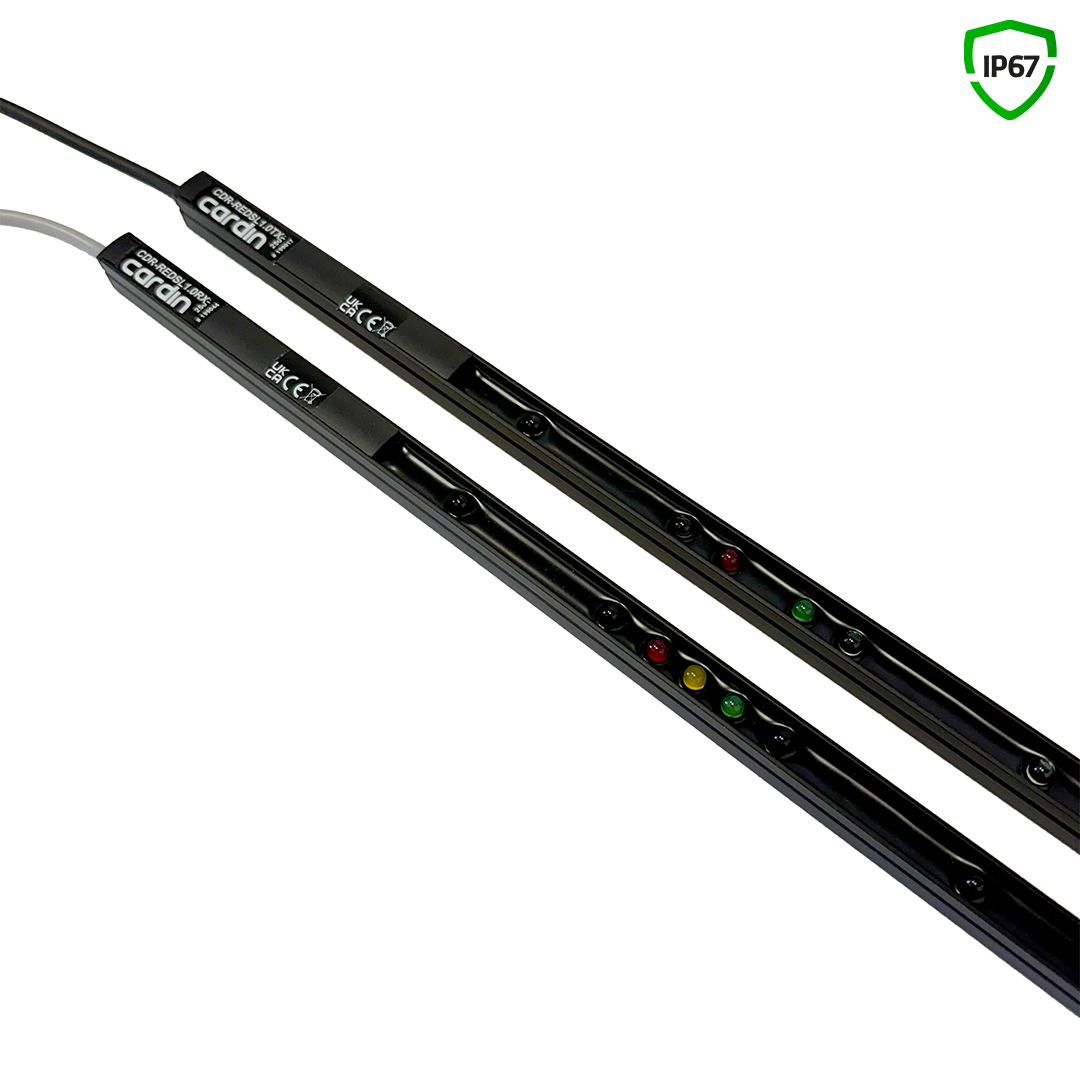

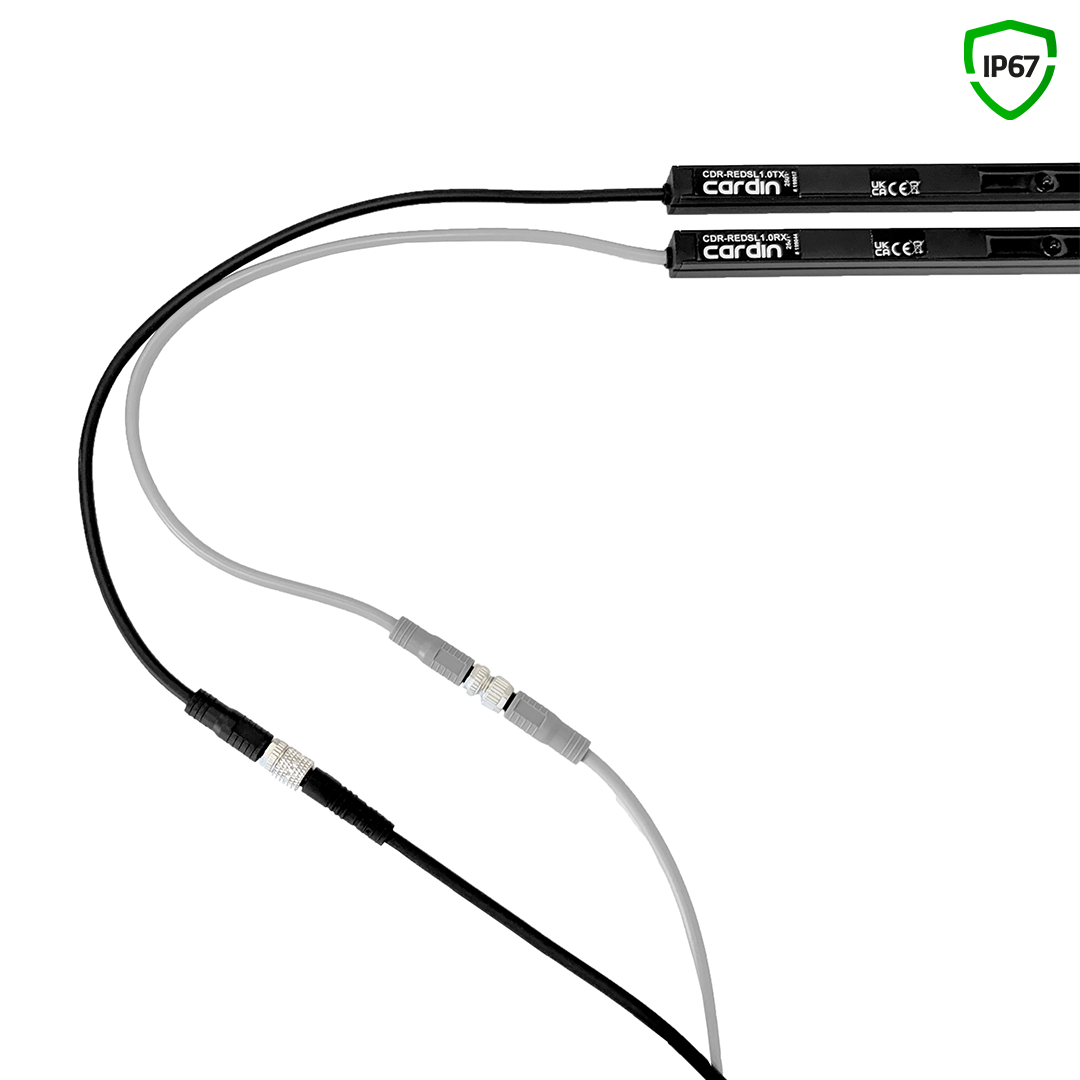

Sicherheits-Lichtgitter CDR-REDSL1.0 mit 20 Infrarot-Strahlen, 980 mm Profilhöhe, 855 mm aktiver Strahlhöhe und 12 m Reichweite zur berührungslosen Absicherung automatischer Toranlagen. Produktbeschreibung Das 20-strahlige Sicherheitslichtgitter CDR-REDSL1.0 bietet eine zuverlässige und berührungslose Absicherung automatischer Toranlagen. Als mehrstrahliger Sicherheitslichtvorhang – auch Mehrstrahl-Infrarot-Lichtschranke oder berührungslos wirkende Schutzeinrichtung (BWS) bezeichnet – erkennt er Personen und Hindernisse frühzeitig und verhindert zuverlässig Kollisionen mit dem sich bewegenden Tor. Dadurch werden Personen, Fahrzeuge und Gegenstände im Gefahrenbereich wirkungsvoll geschützt. Mit einer aktiven Strahlhöhe von 855 mm, einem Strahlabstand von 45 mm und einer Ansprechzeit von nur 40 ms entsteht ein dichtes Schutzfeld für eine schnelle und zuverlässige Hinderniserkennung. Wird einer der Infrarotstrahlen unterbrochen, kann die Torsteuerung den Torlauf sofort stoppen oder automatisch umkehren. Das Sicherheitslichtgitter eignet sich ideal für Schiebetore, Sektionaltore, Schnelllauftore und viele weitere automatische Toranlagen. Mit einer Reichweite von bis zu 12 Metern lassen sich sowohl kleinere als auch größere Durchfahrten zuverlässig absichern. Das nur 14 mm schmale Profil aus hochwertigem eloxiertem und versiegeltem Aluminium ermöglicht eine dezente und platzsparende Montage. Dank Schutzart IP67 ist das Sicherheitslichtgitter optimal für den dauerhaften Einsatz im Innen- und Außenbereich geeignet und arbeitet auch bei Regen, Staub und anspruchsvollen Umgebungsbedingungen zuverlässig. Für eine einfache Inbetriebnahme passt sich das System durch eine automatische Kalibrierung selbstständig an die jeweilige Einbausituation an. Gleichzeitig werden alle Infrarotstrahlen kontinuierlich synchronisiert, um eine dauerhaft zuverlässige Funktion sicherzustellen. Der Öffnungswinkel der Optiken von ±10° erleichtert zusätzlich die Ausrichtung der Profile und sorgt für eine unkomplizierte Montage. Ein besonderes Highlight ist die integrierte Static-Blanking-Funktion. Damit können einzelne Strahlen im oberen oder unteren Bereich gezielt ausgeblendet werden. So lässt sich der Lichtvorhang auch bei Toranlagen mit besonderen Einbausituationen oder dauerhaft vorhandenen Bauteilen flexibel einsetzen. Sender und Empfänger des Barrierendetektors werden bereits anschlussfertig geliefert. Das Sendermodul (TX) verfügt über ein 5 Meter langes Anschlusskabel, das Empfangsmodul (RX) über ein 5 Meter langes Anschlusskabel. Status-LEDs erleichtern die Inbetriebnahme, während der robuste M8-Steckverbinder einen schnellen und sicheren Anschluss ermöglicht. Mit dem Sicherheitslichtgitter mit 20 Infrarotstrahlen entscheiden Sie sich für eine moderne Sicherheitslösung zur berührungslosen Absicherung automatischer Toranlagen. Die hochwertige Verarbeitung, das schlanke Aluminiumprofil, die schnelle Ansprechzeit sowie die intelligente Infrarottechnologie machen dieses Sicherheitslichtgitter beziehungsweise diesen Sicherheitslichtvorhang zur idealen Lösung für Schiebetore, Sektionaltore, Schnelllauftore und viele weitere Anwendungen im privaten und gewerblichen Bereich. Technische Daten Stromversorgung: 10-30 V DC Stromaufnahme: 70 mA (Sender), 40 mA (Empfänger) Infrarotstrahlen / Kanäle: 20 Höhe: 980 mm aktive Strahlhöhe: 855 mm Strahlabstand: 45 mm Ansprechzeit: 40 ms Reichweite: 1 bis 12 m Schutzart: IP67 Material: eloxiertes und versiegeltes Aluminium Funktionen: Static-Blanking (Ausblendfunktion), automatische Synchronisation, automatische Kalibrierung der Reichweite, Status-LED Senderkabel: 5 m Empfängerkabel: 5 m Lieferumfang 1x Lichtschrankenpaar CDR-REDSL1.0 (1x Sender TX, 1x Empfänger RX) 2x Anschlusskabel 2x M8-Anschlussstecker 1x Befestigungsmaterial

Sicherheits-Lichtgitter CDR-REDSL1.5 mit 30 Infrarot-Strahlen, 1430 mm Profilhöhe, 1305 mm aktiver Strahlhöhe und 12 m Reichweite zur berührungslosen Absicherung automatischer Toranlagen. Produktbeschreibung Das 30-strahlige Sicherheitslichtgitter CDR-REDSL1.5 bietet eine zuverlässige und berührungslose Absicherung automatischer Toranlagen. Als mehrstrahliger Sicherheitslichtvorhang – auch Mehrstrahl-Infrarot-Lichtschranke oder berührungslos wirkende Schutzeinrichtung (BWS) bezeichnet – erkennt er Personen und Hindernisse frühzeitig und verhindert zuverlässig Kollisionen mit dem sich bewegenden Tor. Dadurch werden Personen, Fahrzeuge und Gegenstände im Gefahrenbereich wirkungsvoll geschützt. Mit einer aktiven Strahlhöhe von 1305 mm, einem Strahlabstand von 45 mm und einer Ansprechzeit von nur 40 ms entsteht ein dichtes Schutzfeld für eine schnelle und zuverlässige Hinderniserkennung. Wird einer der Infrarotstrahlen unterbrochen, kann die Torsteuerung den Torlauf sofort stoppen oder automatisch umkehren. Das Sicherheitslichtgitter eignet sich ideal für Schiebetore, Sektionaltore, Schnelllauftore und viele weitere automatische Toranlagen. Mit einer Reichweite von bis zu 12 Metern lassen sich sowohl kleinere als auch größere Durchfahrten zuverlässig absichern. Das nur 14 mm schmale Profil aus hochwertigem eloxiertem und versiegeltem Aluminium ermöglicht eine dezente und platzsparende Montage. Dank Schutzart IP67 ist das Sicherheitslichtgitter optimal für den dauerhaften Einsatz im Innen- und Außenbereich geeignet und arbeitet auch bei Regen, Staub und anspruchsvollen Umgebungsbedingungen zuverlässig. Für eine einfache Inbetriebnahme passt sich das System durch eine automatische Kalibrierung selbstständig an die jeweilige Einbausituation an. Gleichzeitig werden alle Infrarotstrahlen kontinuierlich synchronisiert, um eine dauerhaft zuverlässige Funktion sicherzustellen. Der Öffnungswinkel der Optiken von ±10° erleichtert zusätzlich die Ausrichtung der Profile und sorgt für eine unkomplizierte Montage. Ein besonderes Highlight ist die integrierte Static-Blanking-Funktion. Damit können einzelne Strahlen im oberen oder unteren Bereich gezielt ausgeblendet werden. So lässt sich der Lichtvorhang auch bei Toranlagen mit besonderen Einbausituationen oder dauerhaft vorhandenen Bauteilen flexibel einsetzen. Sender und Empfänger des Barrierendetektors werden bereits anschlussfertig geliefert. Das Sendermodul (TX) verfügt über ein 5 Meter langes Anschlusskabel, das Empfangsmodul (RX) über ein 5 Meter langes Anschlusskabel. Status-LEDs erleichtern die Inbetriebnahme, während der robuste M8-Steckverbinder einen schnellen und sicheren Anschluss ermöglicht. Mit dem Sicherheitslichtgitter mit 30 Infrarotstrahlen entscheiden Sie sich für eine moderne Sicherheitslösung zur berührungslosen Absicherung automatischer Toranlagen. Die hochwertige Verarbeitung, das schlanke Aluminiumprofil, die schnelle Ansprechzeit sowie die intelligente Infrarottechnologie machen dieses Sicherheitslichtgitter beziehungsweise diesen Sicherheitslichtvorhang zur idealen Lösung für Schiebetore, Sektionaltore, Schnelllauftore und viele weitere Anwendungen im privaten und gewerblichen Bereich. Technische Daten Stromversorgung: 10-30 V DC Stromaufnahme: 70 mA (Sender), 40 mA (Empfänger) Infrarotstrahlen / Kanäle: 30 Höhe: 1430 mm aktive Strahlhöhe: 1305 mm Strahlabstand: 45 mm Ansprechzeit: 40 ms Reichweite: 1 bis 12 m Schutzart: IP67 Material: eloxiertes und versiegeltes Aluminium Funktionen: Static-Blanking (Ausblendfunktion), automatische Synchronisation, automatische Kalibrierung der Reichweite, Status-LED Senderkabel: 5 m Empfängerkabel: 5 m Lieferumfang 1x Lichtschrankenpaar CDR-REDSL1.5 (1x Sender TX, 1x Empfänger RX) 2x Anschlusskabel 2x M8-Anschlussstecker 1x Befestigungsmaterial

Sicherheits-Lichtgitter CDR-REDS2.0 mit 20 Infrarot-Strahlen, 1970 mm Profilhöhe, 1800 mm aktiver Strahlhöhe und 12 m Reichweite zur berührungslosen Absicherung automatischer Toranlagen. Produktbeschreibung Das 20-strahlige Sicherheitslichtgitter CDR-REDS2.0 wurde speziell für die berührungslose Absicherung von Sektionaltoren entwickelt. Als mehrstrahliges Sicherheitslichtvorhang – auch Mehrstrahl-Infrarot-Lichtschranke oder berührungslos wirkende Schutzeinrichtung (BWS) bezeichnet – erkennt es Personen und Hindernisse zuverlässig im Gefahrenbereich und verhindert Kollisionen mit dem sich schließenden Tor. Die verdeckte Montage innerhalb der Führungsschienen sorgt dabei für eine besonders elegante und geschützte Installation. Das System besteht aus einem Sender- (TX) und einem Empfängerprofil (RX), die seitlich im Durchfahrtsbereich montiert werden. Die Infrarotstrahlen überwachen den gesamten unteren Torbereich und erkennen Personen oder Gegenstände frühzeitig. Dadurch erhöht das Sicherheitslichtgitter die Sicherheit im täglichen Betrieb und schützt Personen, Fahrzeuge sowie Sachwerte zuverlässig. Das besondere Highlight des CDR-REDS2.0 ist die intelligente Funktion Dynamisches Blanking. Während sich das Sektionaltor schließt, werden die Infrarotstrahlen durch das Torblatt nacheinander von oben nach unten unterbrochen. Das System erkennt diese Bewegungsfolge automatisch und blendet die bereits vom Tor verdeckten Strahlen gezielt aus. Gleichzeitig bleiben die darunterliegenden Strahlen aktiv und überwachen weiterhin zuverlässig den Bereich unterhalb der Torkante. Dadurch kann das Sicherheitslichtgitter eindeutig zwischen der normalen Torbewegung und einem tatsächlichen Hindernis unterscheiden. Diese intelligente Technologie macht das CDR-REDS2.0 zur idealen Sicherheitslösung für Industrietore, Sektionaltore und weitere Toranlagen mit Führungsschienen. Gleichzeitig eignet sich das System auch für Schiebetore und Schnelllauftore, bei denen eine zuverlässige und berührungslose Hinderniserkennung gefordert ist. Das schlanke Aluminiumprofil ermöglicht eine platzsparende und unauffällige Montage. Durch die verdeckte Integration in den Laufschienen bleibt die Sicherheitstechnik optimal geschützt und fügt sich nahezu unsichtbar in die Toranlage ein. Die robuste Ausführung gewährleistet einen dauerhaft zuverlässigen Betrieb auch unter anspruchsvollen Einsatzbedingungen. Sender und Empfänger werden anschlussfertig geliefert. Zum Lieferumfang gehören ein 15 Meter langes Senderkabel, ein 5 Meter langes Empfängerkabel sowie ein robuster M8-Anschlussstecker. Dadurch gelingt die Installation schnell und unkompliziert. Das Sicherheitslichtgitter CDR-REDS2.0 ist in zwei Ausführungen erhältlich. Die Variante mit 1970 mm Profilhöhe verfügt über 20 Infrarotstrahlen und eignet sich ideal für Standard-Sektionaltore. Für höhere Toranlagen steht eine Version mit 2510 mm Profilhöhe und 23 Infrarotstrahlen zur Verfügung, die einen noch größeren Überwachungsbereich bietet. Mit dem Sicherheitslichtgitter CDR-REDS2.0 entscheiden Sie sich für eine moderne Sicherheitslösung zur berührungslosen Absicherung automatischer Toranlagen. Die verdeckte Montage in den Führungsschienen, das intelligente Dynamische Blanking sowie die zuverlässige Mehrstrahl-Infrarottechnologie machen dieses Sicherheitslichtgitter beziehungsweise diesen Sicherheitslichtvorhang zur idealen Wahl für Sektionaltore, Schnelllauftore und weitere automatische Toranlagen. Technische Daten Stromversorgung: 10-30 V DC Stromaufnahme: 70 mA (Sender), 40 mA (Empfänger) Infrarotstrahlen / Kanäle: 20 Höhe: 1970 mm aktive Strahlhöhe: 1800 mm Strahlabstand: 45 mm Ansprechzeit: 40 ms Reichweite: 1 bis 12 m Schutzart: IP67 Material: eloxiertes und versiegeltes Aluminium Funktionen: Dynamic-Blanking (sequenzielle Unterbrechungsfunktion), automatische Synchronisation, automatische Kalibrierung der Reichweite, Status-LED Senderkabel: 15 m Empfängerkabel: 5 m Lieferumfang 1x Lichtschrankenpaar CDR-REDS2.0 (1x Sender TX, 1x Empfänger RX) 2x Anschlusskabel 2x M8-Anschlussstecker 1x Befestigungsmaterial

Sicherheits-Lichtgitter CDR-REDS2.6 mit 23 Infrarot-Strahlen, 2510 mm Profilhöhe, 2340 mm aktiver Strahlhöhe und 12 m Reichweite zur berührungslosen Absicherung automatischer Toranlagen. Produktbeschreibung Das 23-strahlige Sicherheitslichtgitter CDR-REDS2.6 wurde speziell für die berührungslose Absicherung von Sektionaltoren entwickelt. Als mehrstrahliges Sicherheitslichtvorhang – auch Mehrstrahl-Infrarot-Lichtschranke oder berührungslos wirkende Schutzeinrichtung (BWS) bezeichnet – erkennt es Personen und Hindernisse zuverlässig im Gefahrenbereich und verhindert Kollisionen mit dem sich schließenden Tor. Die verdeckte Montage innerhalb der Führungsschienen sorgt dabei für eine besonders elegante und geschützte Installation. Das System besteht aus einem Sender- (TX) und einem Empfängerprofil (RX), die seitlich im Durchfahrtsbereich montiert werden. Die Infrarotstrahlen überwachen den gesamten unteren Torbereich und erkennen Personen oder Gegenstände frühzeitig. Dadurch erhöht das Sicherheitslichtgitter die Sicherheit im täglichen Betrieb und schützt Personen, Fahrzeuge sowie Sachwerte zuverlässig. Das besondere Highlight des CDR-REDS2.6 ist die intelligente Funktion Dynamisches Blanking. Während sich das Sektionaltor schließt, werden die Infrarotstrahlen durch das Torblatt nacheinander von oben nach unten unterbrochen. Das System erkennt diese Bewegungsfolge automatisch und blendet die bereits vom Tor verdeckten Strahlen gezielt aus. Gleichzeitig bleiben die darunterliegenden Strahlen aktiv und überwachen weiterhin zuverlässig den Bereich unterhalb der Torkante. Dadurch kann das Sicherheitslichtgitter eindeutig zwischen der normalen Torbewegung und einem tatsächlichen Hindernis unterscheiden. Diese intelligente Technologie macht das CDR-REDS2.6 zur idealen Sicherheitslösung für Industrietore, Sektionaltore und weitere Toranlagen mit Führungsschienen. Gleichzeitig eignet sich das System auch für Schiebetore und Schnelllauftore, bei denen eine zuverlässige und berührungslose Hinderniserkennung gefordert ist. Das schlanke Aluminiumprofil ermöglicht eine platzsparende und unauffällige Montage. Durch die verdeckte Integration in den Laufschienen bleibt die Sicherheitstechnik optimal geschützt und fügt sich nahezu unsichtbar in die Toranlage ein. Die robuste Ausführung gewährleistet einen dauerhaft zuverlässigen Betrieb auch unter anspruchsvollen Einsatzbedingungen. Sender und Empfänger werden anschlussfertig geliefert. Zum Lieferumfang gehören ein 15 Meter langes Senderkabel, ein 5 Meter langes Empfängerkabel sowie ein robuster M8-Anschlussstecker. Dadurch gelingt die Installation schnell und unkompliziert. Das Sicherheitslichtgitter CDR-REDS2.6 ist in zwei Ausführungen erhältlich. Die Variante mit 1970 mm Profilhöhe verfügt über 20 Infrarotstrahlen und eignet sich ideal für Standard-Sektionaltore. Für höhere Toranlagen steht eine Version mit 2510 mm Profilhöhe und 23 Infrarotstrahlen zur Verfügung, die einen noch größeren Überwachungsbereich bietet. Mit dem Sicherheitslichtgitter CDR-REDS2.6 entscheiden Sie sich für eine moderne Sicherheitslösung zur berührungslosen Absicherung automatischer Toranlagen. Die verdeckte Montage in den Führungsschienen, das intelligente Dynamische Blanking sowie die zuverlässige Mehrstrahl-Infrarottechnologie machen dieses Sicherheitslichtgitter beziehungsweise diesen Sicherheitslichtvorhang zur idealen Wahl für Sektionaltore, Schnelllauftore und weitere automatische Toranlagen. Technische Daten Stromversorgung: 10-30 V DC Stromaufnahme: 70 mA (Sender), 40 mA (Empfänger) Infrarotstrahlen / Kanäle: 23 Höhe: 2510 mm aktive Strahlhöhe: 2340 mm Strahlabstand: 45 mm Ansprechzeit: 40 ms Reichweite: 1 bis 12 m Schutzart: IP67 Material: eloxiertes und versiegeltes Aluminium Funktionen: Dynamic-Blanking (sequenzielle Unterbrechungsfunktion), automatische Synchronisation, automatische Kalibrierung der Reichweite, Status-LED Senderkabel: 15 m Empfängerkabel: 5 m Lieferumfang 1x Lichtschrankenpaar CDR-REDS2.6 (1x Sender TX, 1x Empfänger RX) 2x Anschlusskabel 2x M8-Anschlussstecker 1x Befestigungsmaterial
