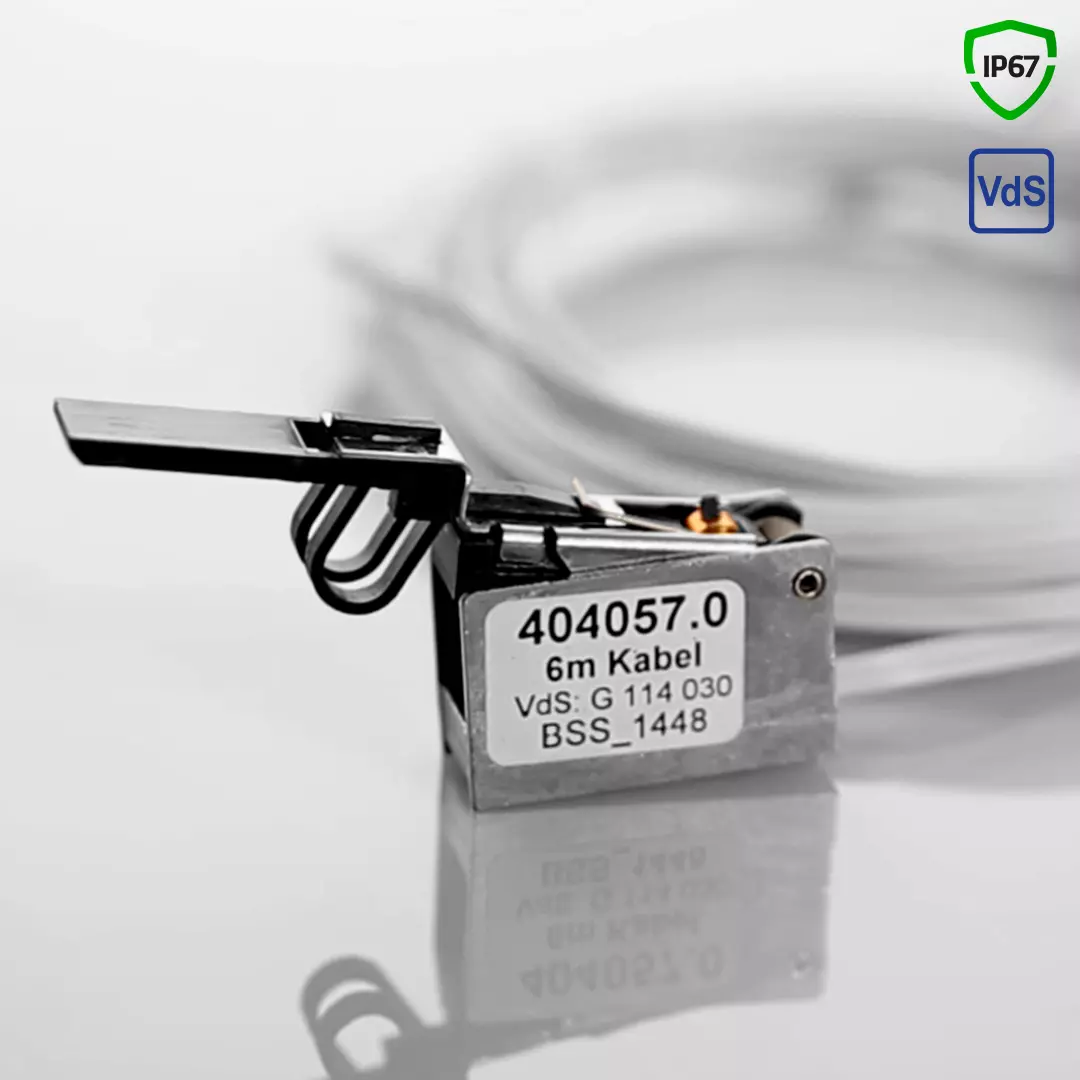

BSS Riegelschaltkontakt RK-Lever mit Kabel 6 m

Schließblechkontakt 035501 zur Verschlussüberwachung mit Lötanschluss.                                                               Produktbeschreibung Elektromechanischer Kontakt mit wasserdichtem Mikroschalter zur Verschlussüberwachung von Türen usw. Er wird in den Türrahmen eingebaut und beim Verschließen der Tür durch den Schlossriegel betätigt. Durch Verformung des Betätigungshebels ist eine Anpassung an verschiedene Riegelformen gegeben. Die beigefügten Befestigungsschrauben sind aus Edelstahl.Mit Einsetzen eines Zylinderstiftes in den Schalthebel besteht eine Montagemöglichkeit seitlich zum Schloss-Riegelausschnitt.   Technische Daten Material Gehäuse: Feder & Hebelarm: X12CrNi177 1.4310 (Nirosta) Mikroschalter: Goldkontakt 1 mA – 2 A / 30 V Arbeitsbereich: -40C° bis +65°C (VdS Klasse III) Luftfeuchtigkeit: max. 95% relativ Schutzart Schaltergehäuse: IP67 Anschlussart: Lötkontakte Abmessungen Gehäuse (BxHxT): 8 x 23 x 16 mm Zertifizierung: VdS-Klasse C, VdS-Nr. G 186105   Lieferumfang 1x Riegelschaltkontakt (Schließblechkontakt, Verschlussmelder) 1x Abdeckhaube 1x Bohrschablone 1x Zylinderstift  1x Senkschraube (Kreuzschlitz)

Schließblechkontakt 035501/4m zur Verschlussüberwachung mit 4 m langem Anschlusskabel.                                                               Produktbeschreibung Elektromechanischer Kontakt mit wasserdichtem Mikroschalter zur Verschlussüberwachung von Türen usw. Er wird in den Türrahmen eingebaut und beim Verschließen der Tür durch den Schlossriegel betätigt. Durch Verformung des Betätigungshebels ist eine Anpassung an verschiedene Riegelformen gegeben. Die beigefügten Befestigungsschrauben sind aus Edelstahl.Mit Einsetzen eines Zylinderstiftes in den Schalthebel besteht eine Montagemöglichkeit seitlich zum Schloss-Riegelausschnitt.   Technische Daten Material Gehäuse: Feder & Hebelarm: X12CrNi177 1.4310 (Nirosta) Mikroschalter: Goldkontakt 1 mA – 2 A / 30 V Arbeitsbereich: -40°C bis +65°C Luftfeuchtigkeit: max. 95% relativ Schutzart Schaltergehäuse: IP67 Kabellänge: 4 m Kabel: LIYY 3 x 0,14 mm² Cu – Ø 3,4mm  Kabelfarbe: grau, RAL 7001 Abmessungen Gehäuse (BxHxT): 8 x 23 x 16 mm Zertifizierung: VdS-Klasse C, VdS-Nr. G 186105   Lieferumfang 1x Riegelschaltkontakt (Schließblechkontakt, Verschlussmelder) 1x Abdeckhaube 1x Bohrschablone 1x Zylinderstift  1x Senkschraube (Kreuzschlitz)  1x Anschlusskabel 4m

Schließblechkontakt RKLever 404057.5 zur Verschlussüberwachung mit Lötanschluss.                                                               Produktbeschreibung Der universelle Riegelkontakt RK-Lever wird zur Verschlussüberwachung von z.B. von Türen, Fenstern oder Schränken eingesetzt. Der Schließblechkontakt wird unzugänglich und geschützt hinter dem Schließblech montiert. Mit der variabel kürzbaren Hebelverlängerung können die meisten Riegelgrößen, -längen und -positionen erfasst werden. An der Hebelverlängerung sind dünne Stege vorhanden, die bequem mittels Seitenschneider durchgetrennt werden können, um eine optimale Riegelerfassung zu ermöglichen. Die Ruhestellung lässt sich im eingebauten Zustand mittels einer Schlitzschraube variabel einstellen.   Technische Daten Schutz vor unsachgemäßer Anwendung  Kontaktstift versenkt sich immer im Gehäuse variabel kürzbare Hebelverlängerung Ruhestellung bzw. Schaltpunkt im eingebauten Zustand einstellbar Abmessungen Gehäuse (BxHxT): 11 x 26 x 16 mm max. Betätigungsweg: 22 mm Schaltpunkt: erreicht nach 2 bis 4 mm Kontaktart: bei Betätigung geschlossen Kontaktbelastbarkeit: max. 30 V, 0,3 A Kontaktwiderstand: max. 200 mOhm Arbeitsbereich: -40° C bis +70° C Schutzart: IP67   Lieferumfang 1x Riegelschaltkontakt (Schließblechkontakt, Verschlussmelder)

Schließblechkontakt 100093170 zur Verschlussüberwachung von Innentüren mit Lötanschluss.                                                               Produktbeschreibung Der Riegelkontakt RK 13 wird zur Verschlussüberwachung von Innentüren eingesetzt. Der Schließblechkontakt wird unzugänglich und geschützt hinter dem Schließblech montiert und durch den Schlossriegel gedrückt.   Technische Daten Ruhestellung bzw. Schaltpunkt im eingebauten Zustand einstellbar Abmessungen Gehäuse (BxHxT): 18 x 29,5 x 8,3 mm Kontaktbelastbarkeit: max. 30 V, 1,0 A Arbeitsbereich: -25° C bis +70° C Schutzart: IP50 Zertifizierung: VdS-Klasse C, VdS-Nr. G 109030   Lieferumfang 1x Riegelschaltkontakt (Schließblechkontakt, Verschlussmelder)

Schließblechkontakt 100093171 zur Verschlussüberwachung von Außentüren mit 6 m langem Anschlusskabel.                                                               Produktbeschreibung Der Riegelkontakt RK 15 wird zur Verschlussüberwachung von Außentüren eingesetzt. Der Schließblechkontakt wird unzugänglich und geschützt hinter dem Schließblech montiert und durch den Schlossriegel gedrückt.   Technische Daten Ruhestellung bzw. Schaltpunkt im eingebauten Zustand einstellbar Abmessungen Gehäuse (BxHxT): 18 x 29,5 x 8,3 mm Kontaktbelastbarkeit: max. 30 V, 1,0 A Anschlusskabel: 3 x 0,14 mm² Kabellänge: 6 m Arbeitsbereich: -25° C bis +70° C Schutzart: IP67 Zertifizierung: VdS-Klasse C, VdS-Nr. G 109031   Lieferumfang 1x Riegelschaltkontakt (Schließblechkontakt, Verschlussmelder) 1x Anschlusskabel 6m

Schließblechkontakt RK-Smart II 404055.0 zur Verschlussüberwachung mit 6 m langem Anschlusskabel.                                                               Produktbeschreibung Der Riegelkontakt RK-Smart II wird zur Verschlussüberwachung eingesetzt. Er ist universell einsetzbar und kann z. B. zur Überwachung von Türen, Fenstern oder Schränken eingesetzt werden. Die Betätigung des Schließblechkontakts erfolgt, indem der Kontaktstift des Riegelkontakts in das Gehäuse hinein gedrückt wird. Die Mechanik ist so konstruiert, dass der Kontaktstift immer im Gehäuse versenkt werden kann. Somit kann die Mechanik des Riegelkontakts nicht zerstört werden. Weiterhin ist der Kontaktstift des RK-Smart II stufenlos ohne Werkzeug im eingebauten Zustand einstellbar. Unterschiedliche Einbauverhältnisse können daher problemlos berücksichtigt werden. Durch den Einsatz von hochwertigen Materialien ist RK-Smart II auch in rauen Umgebungsbedingungen einsetzbar.   Technische Daten Schutz vor unsachgemäßer Anwendung  Kontaktstift versenkt sich immer im Gehäuse Ruhestellung bzw. Schaltpunkt im eingebauten Zustand einstellbar Abmessungen Gehäuse (øxL): 9,9 x 19 mm Abmessungen Flansch (BxL): 11,5 x 27,5 mm Abmessungen Bolzen (øxL): 4,5 x 13,9 mm max. Betätigungsweg: 13,9 mm Schaltpunkt: erreicht nach 1,5 bis 3 mm Kontaktart: Bei Betätigung geschlossen Kontaktbelastbarkeit: max. 30 V, 0,3 A Kontaktwiderstand: max. 200 mOhm Anschlusskabel: 2 x 0,14 mm² Kabellänge: 6 m Material Gehäuse: Zinkdruckguss, grau Arbeitsbereich: -40° C bis +70° C Schutzart: IP67 Umweltklasse: III   Lieferumfang 1x Riegelschaltkontakt (Schließblechkontakt, Verschlussmelder) 1x Anschlusskabel 6m
